Характеристики блока питания Напряжение выходное: 0 … 30 В Выходной Ток: 4 А
Блок питания собран по традиционной схеме, немного с необычным включением микросхемы. За счет такого включения удалось получить нижний предел выходного напряжения 30 мВ, что на индикаторе отразится как 0 В. Принципиальная схема лабораторного блока питания Транзистор VT2 желательно использовать составной. Резистором R10 регулируется верхний предел выходного напряжения. Узел защиты собран на транзисторах разной структуры и представляют аналог тиристора. Резистором R1 регулируют порог защиты по току. В некоторых случаях подбирается резистор R4.
Резистор R4 – 5 Ватт на 0,22 Ома. Узел защиты работает как на КЗ, так и на перегрузку по току. Резистор R8 используется с зависимостью А.
Трансформатор силовой, мощностью от 100 Вт и выше, с напряжением на вторичной обмотке не ниже 27 В и рассчитанной на ток 5-6 А.

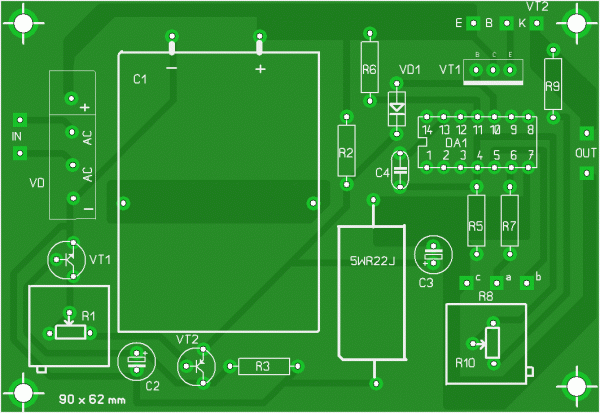

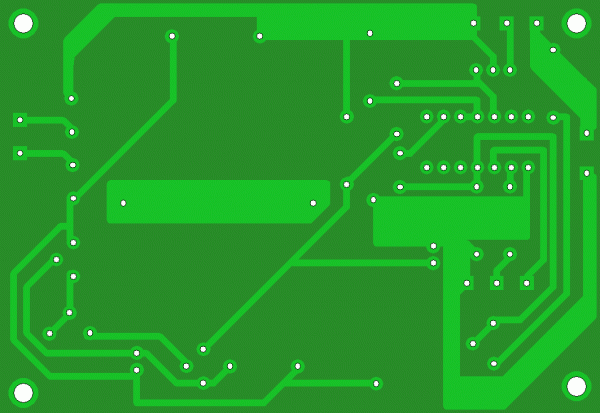

Печатная плата 90 х 62 мм. Печатная плата блока питания Печатная плата блока питания Аналогов микросхемы LM723 нет.
