| Несложный в изготовлении программатор с поддержкой большого числа микроконтроллеров.
Список поддерживаемых микросхем, при использовании с программой IC-PROG v1.06B:
PIC контроллеры (микроконтроллеры PIC) фирмы Microchip:
PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16F88, PIC16C505*, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16F628A, PIC16F630*, PIC16F648A, PIC16F676*, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C745, PIC16C765, PIC16C770*, PIC16C771*, PIC16C773, PIC16C774, PIC16C781*, PIC16C782*, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923*, PIC16C924*, PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2320, PIC18F2585, PIC18F2620, PIC18F4320, PIC18F4455, PIC18F4520, PIC18F4539, PIC18F4550, PIC18F6620*, PIC18F6720*, PIC18F8620*, PIC18F8720*
Примечание: Микроконтроллеры, отмеченные звёздочкой (*) подключаются к программатору только через разъём ICSP. Микросхемы последовательной памяти EEPROM I2C (IIC):
X24C01, 24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, AT24C128, M24C128, AT24C256, M24C256, AT24C512.

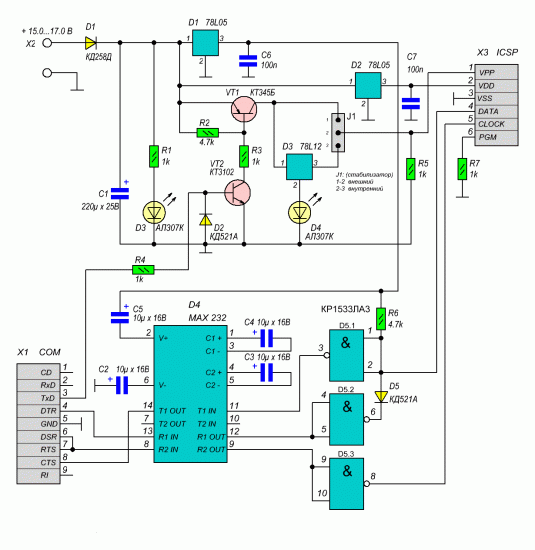

Схема программатора Особенности программатора EXTRAPIC:
Функционально совместим с П.О (Программным Обеспечением) программаторов JDM, но в отличие от них, благодаря более качественному схемотехническому решению, а также использованию внешнего источника напряжения питания: Работоспособен с любыми COM-портами, как стандартными (+/-12v; +/-10v) так и с нестандартными COM-портами некоторых моделей современных ноутбуков, имеющих пониженные напряжения сигнальных линий, вплоть до +/-5v. Не перегружает по току COM-порт компьютера, так как использует стандартный формирователь интерфейса RS232 (MAX232 или аналогичный), и при правильной эксплуатации не представляет опасности для COM-порта. Имеет разъём внутрисхемного программирования (ICSP - In Circuit Serial Programming). Поддерживается распространёнными программами IC-PROG, PonyProg , WinPic 800 (WinPic800) и другими, как программатор JDM. Программатор подключается к COM-порту компьютера, через стандартный кабель-удлинитель COM-порта (DB9M - DB9F).

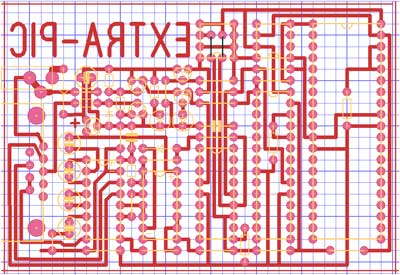

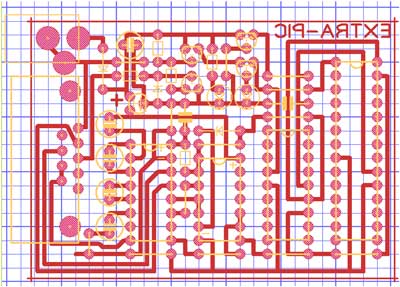

Рисунок печатной платы (облегченный вариант) ( скачать в Sprint Layout) Рисунок печатной платы (полная версия) ( скачать в Sprint Layout)
При перепечатке данного материала ссылка на сайт transistor.3dn.ru ОБЯЗАТЕЛЬНА! |
